מחבר חשמלי אטום למים של WMS גומי מפוצל



לעמוד בלחץ: 70Mpa
מתח נומינלי: 300VDC/600VCD (בהתאם לכבל)
זרם נומינלי: 13A לכל ליבה (תלוי בכבל)
Insulation resistance :>500MQ
התנגדות למגע:<10mQ
Wet insertion and removal times :>500 פעמים
טמפרטורת עבודה (מים): -4 מעלות ~ 60 מעלות
טמפרטורת הפעלה (אוויר): -40 מעלות ~ 60 מעלות






• מבודד: ניאופרן
• בית שקע: נירוסטה 316 ליטר (סגסוגת טי טיטניום אופציונלית, פליז, חומר פולימרי מחוזק) מגע: סגסוגת נחושת בציפוי זהב
• סיכת מיקום: 316L נירוסטה
• 0 הקפות: גומי ניטריל
• רצועת נעילה: ניאופרן
• כבל תקע: כבל ניאופרן 18AWG/20AWG או כבל פוליאוריטן
• חוט זנב שקע: חוט מבודד 18AWG/20AWGPTFE

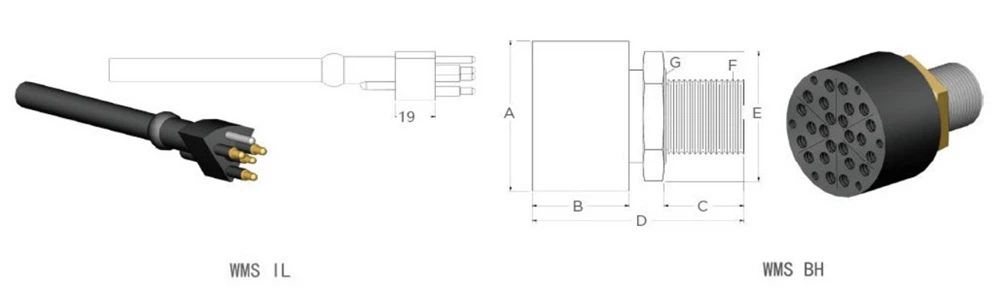

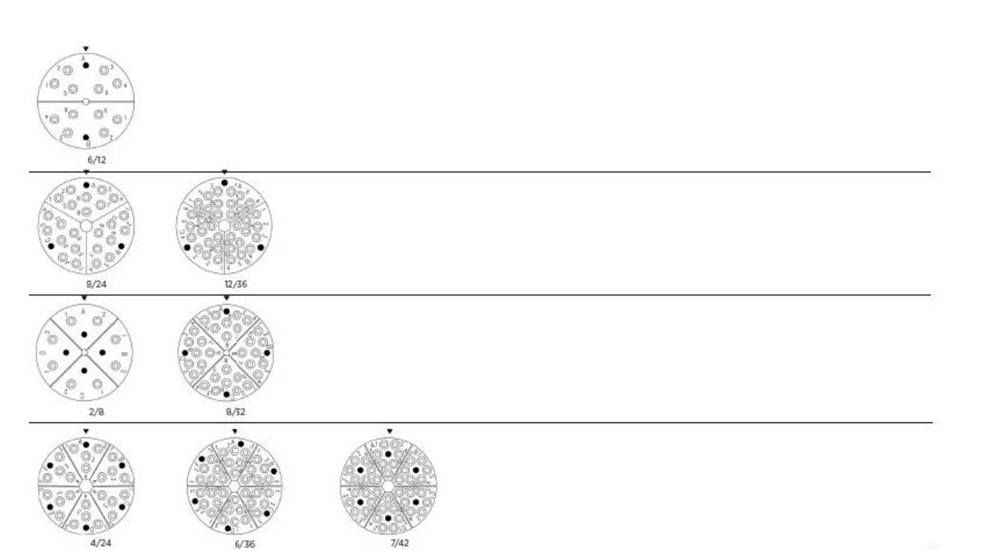

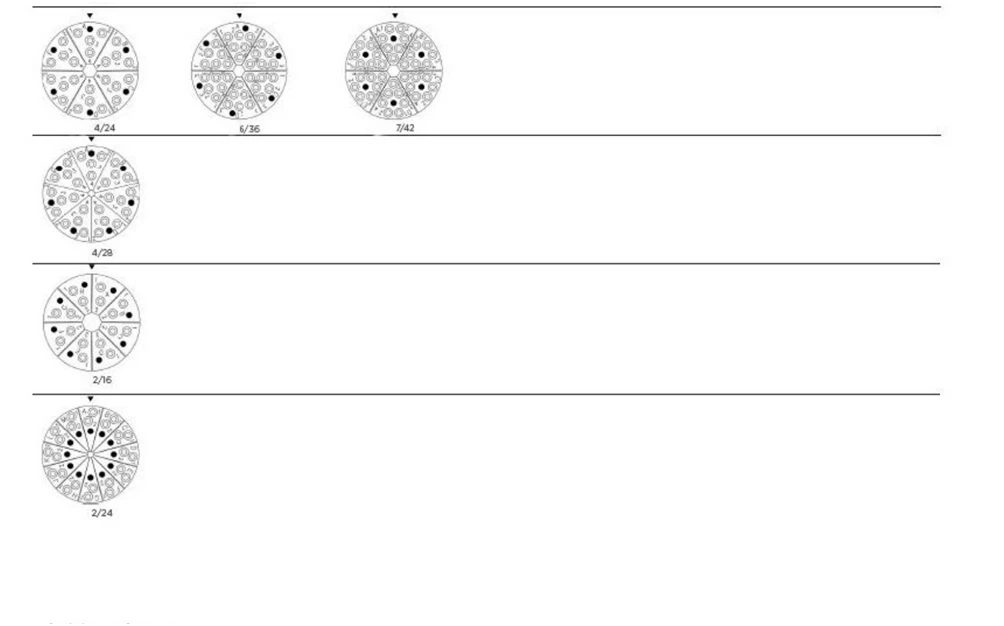

מַחבֵּר	A∅ (מ"מ)	B מֶשֶׁך (מ"מ)	C מֶשֶׁך (מ"מ)	D מֶשֶׁך (מ"מ)	E מֶשֶׁך (מ"מ)	F פְּתִיל	G טבעת-	אזור חתך- של מוליכים (מ"ר)	לעמוד במתח (V)	צור קשר עם הנשיאה הנוכחית	נושא זרם כבל	מומנט קיבוע שקע מחיצה
2/8	51	32.5	25.4	71	38	1-14 UNF-2A	26.5-2.65	0.82	600	19	7.0	14
6/12	51	32.5	25.4	71	38	1-14 UNF-2A	26.5-2.65	0.82	600	19	5.6	14
2/16	51	32.5	25.4	71	38	1-14 UNF-2A	26.5-2.65	0.82	600	19	7.0	14
2/24	51	32.5	25.4	71	38	1-14 UNF-2A	26.5-2.65	0.82	300	10	7.0	14
4/24	51	32.5	25.4	71	38	1-14 UNF-2A	26.5-2.65	0.82	600	19	5.6	14
4/28	51	32.5	25.4	71	38	1-14 UNF-2A	26.5-2.65	0.82	600	19	5.6	14
8/24	51	32.5	25.4	71	38	1-14 UNF-2A	26.5-2.65	0.82	600	19	4.9	14
8/32	51	32.5	25.4	71	38	1-14 UNF-2A	26.5-2.65	0.82	600	10	4.9	14
6/36	51	32.5	25.4	71	38	1-14 UNF-2A	26.5-2.65	0.82	600	10	5.6	14
12/36	51	32.5	25.4	71	38	1-14 UNF-2A	26.5-2.65	0.82	600	10	3.5	14
7/42	51	32.5	25.4	71	38	1-14 UNF-2A	26.5-2.65	0.82	600	10	4.9	14

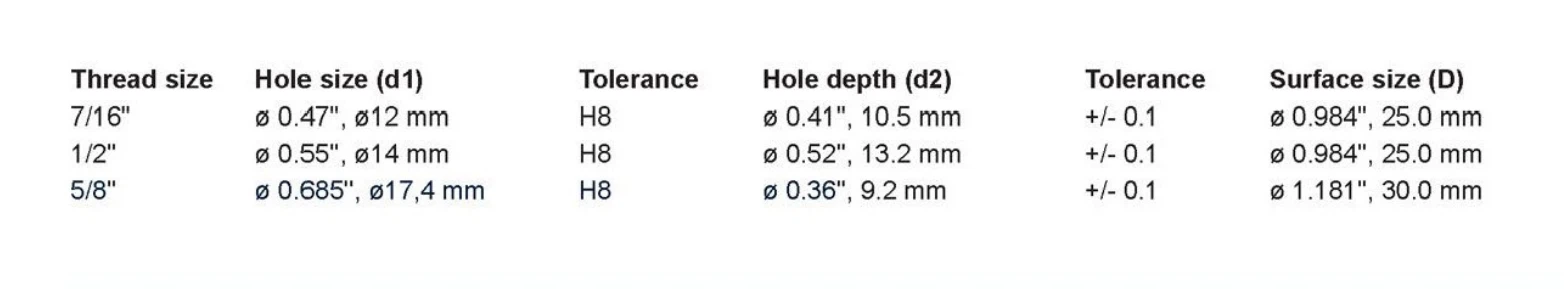

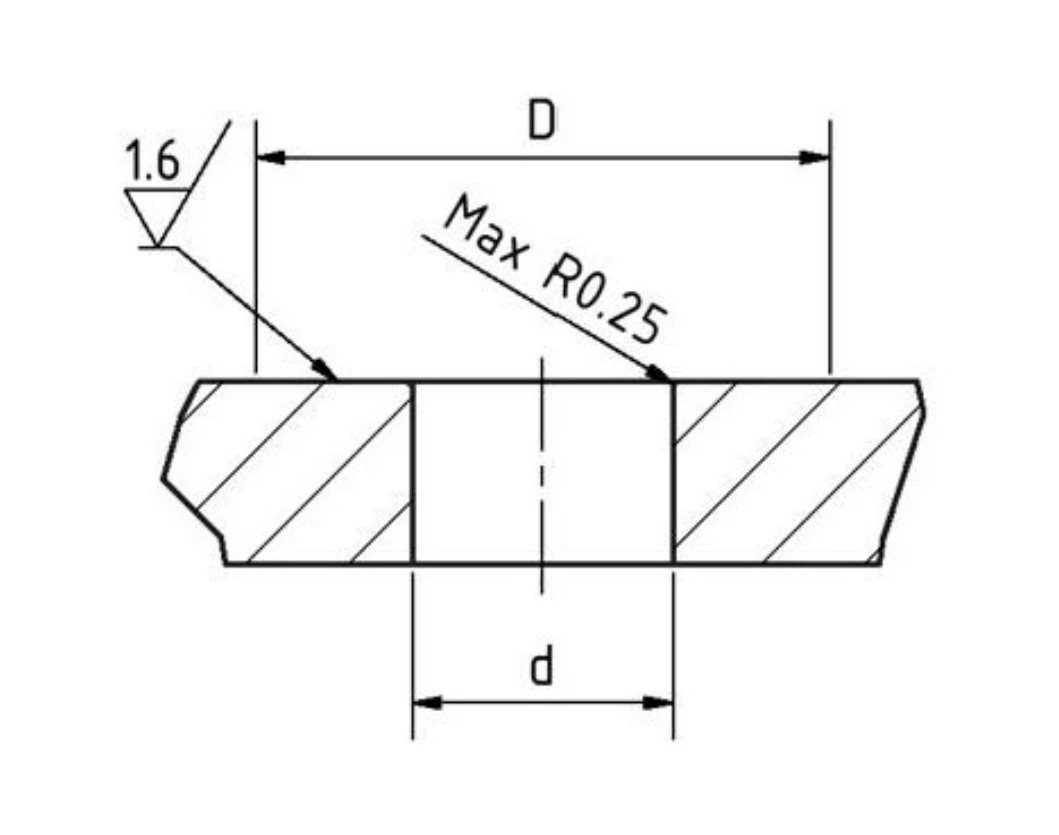

מידות חור הרכבה מומלצות עבור שקעים מסדרת WM

טבעת- יחידה

טבעת- כפולה

מומנט התקנה מומלץ עבור חוטי שקע מסדרת WM
