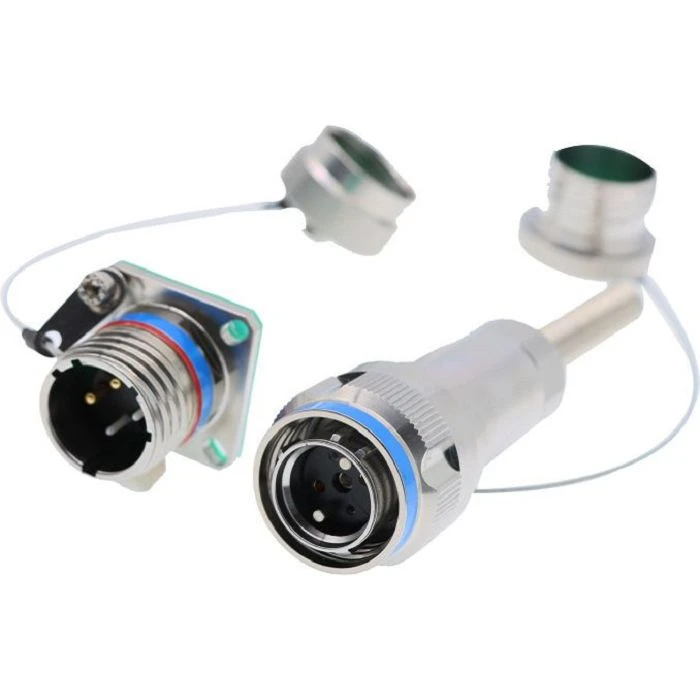

מחבר היברידי אופטי וחשמלי J599
מחבר סיבים אופטיים חיצוניים עמיד למים J599 עם חיבור מהיר עם שלושה הברגה, תוך שימוש במיצוב של חמישה מפתחות, עם פונקציית עיוור ואנטי-הטעות ואנטי-רעידות, המחבר עשוי מפלדת אל חלד 316L.
תיאור
יצרנים וספקים מקצועיים של מחבר היברידי אופטי וחשמלי J599 בסין, מציעים את המחירים הטובים ביותר למכירה!
מחבר חשמלי J599 2 אופטי 2 הוא מחבר אופטו-אלקטרוני משולב שיכול להעביר מספר אותות אופטיים ואותות חשמליים בו-זמנית. המחבר עשוי מפלדת אל חלד ומתאים לפעולה ארוכת טווח- בסביבות קשות כגון חומצה, אלקלי, קורוזיה ואקלים ימי. התקע והשקע מאמצים חמש פונקציות של מיקום מפתח, החדרת עיוור ומניעת-החדרה שגויה, חיבור מהיר של שלושה-ראשי חוט, עם מנגנון נגד-התרופפות, חיבור רב-ליבה חד פעמית- והכנסת עיוור; אובדן חיבור נמוך, אמינות גבוהה; עמיד למים, עמיד בפני אבק, עמיד בסביבה קשה, עמידות בפני קורוזיה ומאפיינים אחרים, כיום יכול לספק 2 אופטיים ו-2 חשמליים, 2 אופטיים ו-4 חשמליים וכו', 2 אופטיים ו-2 חשמליים הוא המעטפת מספר 13, 2 אופטי ו-4 חשמלי הוא המעטפת מספר 15, וניתן להתאים אותם לפי דרישות הלקוח.
תכונות
- תואם לממשק מסדרת GJB599A (MIL-DTL-38999) III
- המחבר מאמץ חמישה-מיקום מפתח, עם פונקציות של החדרה עיוורת, מניעת-החדרה שגויה ואנטי-רעידות
- משתמש בחיבור מהיר של-ראשי חוט ומצויד במנגנון נגד-התרופפות
- שימוש בחוזים קרמיים ושרוולים קרמיים להשגת עגינה מדויקת של סיבים אופטיים
- יכול לממש חיבור אופטי וחשמלי
יישומים
- תחנת משנה תקשורת חכמה, תחנת בסיס תקשורת מרחוק
- רשת תקשורת אופטית צבאית
- תמסורת רכבי תקשורת,-העברת חלל למרחקים, כלי שידור נייד של חיל התקשורת
- העברת אותות מרחוק של וידאו וטלפון לתרגילי לחימה
- מכרות פחם, בארות נפט, גז טבעי וכו'.
- תקשורת חקירה גיאולוגית
- שידורי רדיו וטלוויזיה
- גישה חירום לתקשורת סיבים אופטיים;
פרמטרים של מחבר היברידי אופטי וחשמלי J599
|
אובדן הכנסה |
SM |
פחות או שווה ל-1.0dB |
|
מ.מ |
פחות או שווה ל-0.6dB |
|
|
החזר הפסד |
SM |
גדול או שווה ל-50dB |
|
התנגדות בידוד |
|
500VDC גדול או שווה ל-5000MΩ (סביבה רגילה) |
|
צור קשר עם התנגדות |
|
פחות או שווה ל-10mΩ |
|
התנהגות מכנית |
תֶקַע |
פחות או שווה ל-500N (כבל ראשי) |
|
שֶׁקַע |
פחות או שווה ל-30N (כבל סניף) |
|
|
טמפרטורת הפעלה |
|
-40 מעלות -85 מעלות |
|
אובדן הכנסה הפסד תשואה התנגדות בידוד התנגדות למגע התנהגות מכנית טמפרטורת הפעלה רמת הגנה |
|
IP67 |
פרמטר כבל אופטי
|
קוטר כבל אופטי |
8.5 מ"מ |
|
חומר נדן |
TPU |
|
יחידת מתיחה |
KEVLAR |
|
חוּט חַשְׁמַל |
חוט מרובע 1.5 |
|
סוג סיבים |
9/125,50/125,62.5/125 |
|
חוזק מתיחה |
זמן קצר: 600N זמן ארוך: 1200N |
|
טמפרטורת הפעלה |
-40 מעלות -85 מעלות |
מראה מחבר היברידי אופטי וחשמלי J599
תֶקַע
|
מעטפת מס. |
קוד מעטפת |
מקס |
פְּתִיל |
L Max |
L1 מקסימום |
|
13 |
B |
25.00 |
M15x1-6g |
32 |
42 |
|
15 |
C |
29.40 |
M18x1-6g |
32 |
42 |
שֶׁקַע
|
מעטפת מס. |
קוד מעטפת |
A מקסימום |
B מקסימום |
C מקסימום |
D פְּתִיל |
E |
F |
G |
H |
J |
K מיני |
M מיני |
|
13 |
B |
20.90 |
36.50 |
2.50 |
M15x1-6g |
26.20 |
20.62 |
18.26 |
3.25 |
4.93 |
15.88 |
20.22 |
|
15 |
C |
20.90 |
36.50 |
2.50 |
M18x1-6g |
28.60 |
23.01 |
20.62 |
3.25 |
4.93 |
19.05 |
23.42 |
