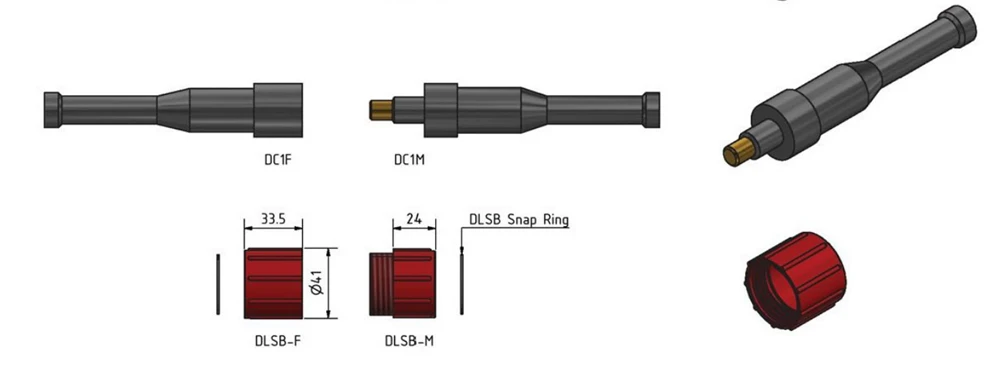

סדרת WM-HP/Batt High Power

תיאור

פרמטרים טכניים עיקריים

לחץ עיצובי: 140Mpa
לחץ בדיקה מוסמך: 80Mpa
מתח נומינלי: 1 ליבה 1KVDC/AC; 3KVDC/AC2, 3 ו-4 ליבות 600VDC/AC
זרם נומינלי: 1 ליבה 250A(1KVDC/AC); 90A(3KVDC/AC)2,3,4(Batt):25A4 ליבה (HP):50A
Insulation resistance :>200MQ
התנגדות למגע:<10mQ
Wet pull times :>500 פעמים
טמפרטורת עבודה (מים): -4 מעלות ~ 60 מעלות צלזיוס
טמפרטורת הפעלה (אוויר): -40 מעלות ~ 60 מעלות

חוֹמֶר

מבודד: ניאופרן
בית שקע: נירוסטה 316L (סגסוגת נחושת אופציונלית, טיטניום Ti, אלומיניום אנודייז, PEEK
מגע: סגסוגת נחושת מצופה זהב
סיכת מיקום: 316L נירוסטה
0 הקפות: גומי ניטריל
מכסה נעילה: POM או נירוסטה
כבל: נדן ניאופרן או פוליאוריטן
כבל: חוט מבודד
חוט זנב של שקע: PTFE

מד זרם כבל/קו סטנדרטי

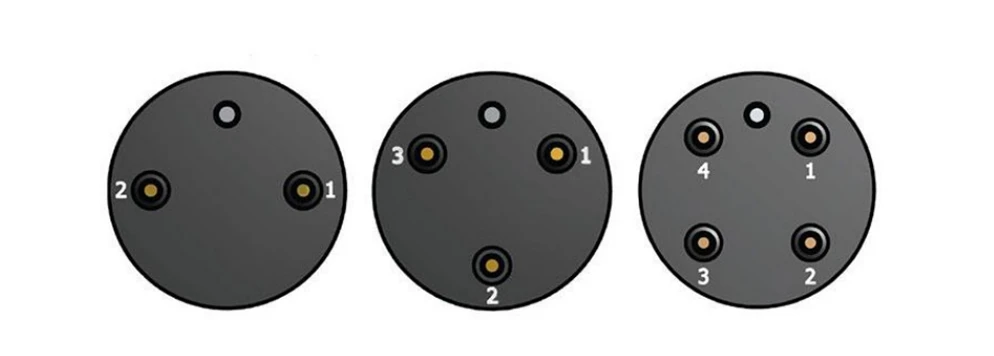

מספר ליבות	מספר חוט	נושא-נוכחי
1	1/0AWG	250A@1KV:90A@3KV
2 (באט)	10AWG	ליבה בודדת 25A (מחבר מקסימום. 50A)
3 (באט)	10AWG	ליבה בודדת 25A (מחבר מקסימום. 50A)
4 (באט)	12AWG	ליבה בודדת 25A (מחבר מקסימום. 50A)
4(HP)	8AWG/10AWG	ליבה אחת 50A (מחבר מקסימום. 200A)
