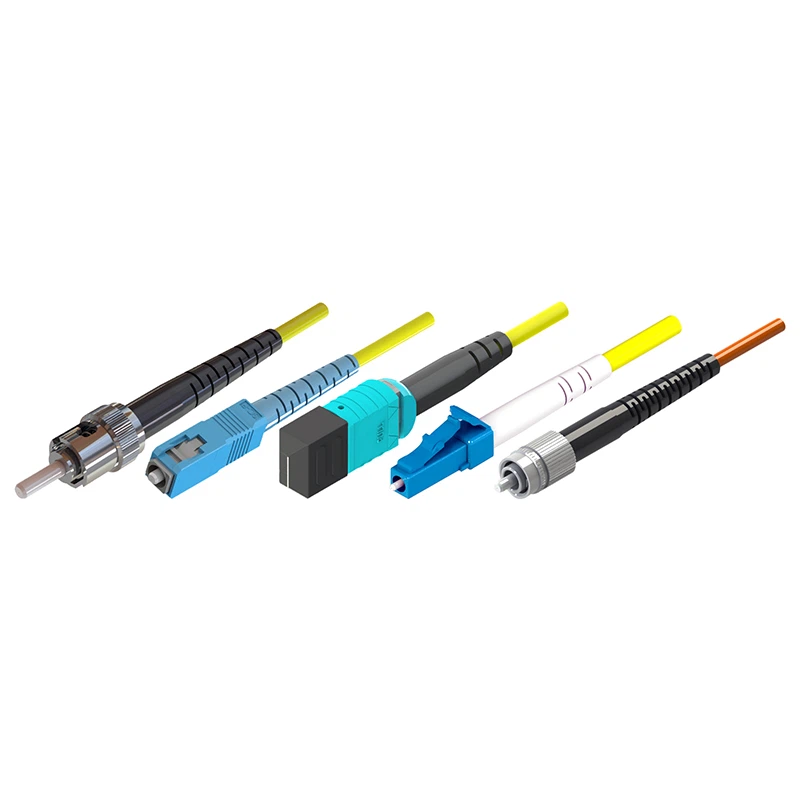

מחבר סיב אופטי אקטיבי

פריטי בדיקה

FC, SC, ST, LC, MU

MT-RJ

דרגת תקן

כיתה ב'

עליון

ציון

מ.מ

SM

אובדן הכנסה (dB)

פחות או שווה ל-0.3

(סוג:0.15)

פחות או שווה ל-0.2

(הקלד:0.10)

＜0.5

(הֲדִירוּת)

＜0.55

(הֲדִירוּת)

הפסד תשואה (dB)

PC גדול או שווה ל-40

APC גדול או שווה ל-50

PC גדול או שווה ל-45

APC גדול או שווה ל-55

＞25

＞35

פרויקט מבחן

תנאי מבחן

שינוי מקסימלי באובדן הכנסה

מקסימום △ IL

טמפרטורה גבוהה

+85^oC, 168h

0.2dB

רכיבת טמפרטורה

-40 ^oC-+75^oC, 21 מחזורים, 168 שעות

0.2dB

לחות וחום (מצב יציב)

75^oC, 95%R.H. 168h

0.2dB

מחזור חום לח

-10 ^oC~+65^oC, 95%~100%RH מחזור 14, 168 שעות

0.2dB

רֶטֶט

10 הרץ-55הרץ, 1.5 מ"מ (עמוד)

0.1dB

לְכּוֹפֵף

0.6-0.9kgf, -90 מעלות -+90 מעלות 100 מחזורים

0.1dB

חֲרִיטָה

1.5-2.5kgf, 10 פעמים/דקה, ±180 מעלות, 200 פעמים

0.1dB

מתיחה

70 -90N, 10 דקות

0.1dB

נופל

1.5 מ', 8 פעמים

0.2dB

הֲדִירוּת

10 פעמים

0.2dB

חֲלִיפוּת

באופן אקראי

0.2dB

עֲמִידוּת

>500 פעמים

0.2dB

חוזק מנגנון נעילה

68.6N, 10 דקות

0.1dB

פרויקט מבחן

תנאי מבחן

שינוי מקסימלי באובדן הכנסה

מקסימום △ IL

טמפרטורה גבוהה

+60^oC, 96h

0.2 dB

טמפרטורה נמוכה

-10^oC, 96h

0.2 dB

רכיבת טמפרטורה

-10 ^oC-+60^oC, 12 מחזורים, 96 שעות

0.2 dB

לחות וחום (מצב יציב)

40^oC, 95%R.H, 96h

0.2 dB

רֶטֶט

10 הרץ-55הרץ, 1.5 מ"מ (עמוד)

0.2 dB

לְכּוֹפֵף

0.6kgf, -90 מעלות -+90 מעלות 100 מחזורים

0.2 dB

חֲרִיטָה

1.5 ק"ג, 10 פעמים/דקה, ±180 מעלות, 200 פעמים

0.2 dB

מתיחה

70N, 10 דקות

0.2 dB

נופל

1.5 מ', 8 פעמים

0.2 dB

הֲדִירוּת

10 פעמים

0.2 dB

עֲמִידוּת

>500 פעמים

0.2 dB
