מדריך למחברים אופטיים-חשמליים מתחת למים
Jul 11, 2025

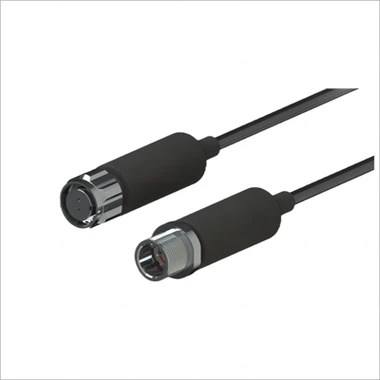

1. מהם מחברים אופטיים-חשמליים מתחת למים?
מחברים אלה הםמכשירי חיבור תת -ימייםנועד ל:
לְהַעֲבִירנְתוּנִים(בְּאֶמצָעוּתסיבים אופטיים)
לשאתאותות כוח ובקרה חשמליים(באמצעות סיכות)
לפעול באופן אמיןתנאים קשים מתחת למים, כמו לחץ גבוה, קורוזיה, ביולוגייה ורטט
הם מהונדסים עבור:
אִטוּםכנגד חדירת מים (טבעות O, אפוקסי, מאוזנות בלחץ)
סובלנות בלחץ גבוה(עד 6000+ מטרים)
התנגדות הלם ורטט
אובדן אופטי נמוך ואובדן תשואה גבוהה(לשלמות נתונים)
מנגנוני נעילה מכניים חזקים(כידון, הברגה או דחיפה)
2. פירוק מבנה פנימי
| רְכִיב | פוּנקצִיָה |
|---|---|
| מעטפת חיצונית | הגנה מכנית; עשוי טיטניום, נירוסטה, ברונזה ימית |
| מערכת איטום | מונע חדירת מים; טבעות O, עציציית אפוקסי, תאי שמן פיצוי לחץ |
| פרעות אופטיות | ליישר ולהגן על קצות סיבים אופטיים; קריטי למזעור האובדן |
| קשרים חשמליים | סיכות/שקעים לקווי DC, כוח AC או קווי איתות |
| הקלה במאמץ | מונע תנועת הכבלים לפגוע בממשק |
| מנגנון מקשים והזדווגות | מבטיח יישור, קוטביות וחיבור מאובטח |
3. סוגי מחברים
A. לפי פונקציה
| סוּג | תֵאוּר | דוגמאות |
|---|---|---|
| הכלאה אופטית-חשמלית | משלב את שניהם במחבר יחיד | OE25M, OE60M, SeaCon G3 |
| אופטי בלבד | העברת נתוני סיבים טהורים | מתאמי תת-ים ST/SC/FC |
| חשמלי בלבד | רק בשביל כוח או איתות | סוגי MIL-DTL או מקרטני מעגליים |
ב. בשיטת ההזדווגות
| סוּג | תֵאוּר | דוּגמָה |
|---|---|---|
| חבר יבש | החלק העליון המזווג או בסביבה יבשה, ואז שקוע | OE25M, OE05M |
| חבר רטוב | מזווג ונפגע מתחת למים, לעתים קרובות עם סיוע הידראולי | Teledyne Nautilus, ODI Wet-Mate |
| הניתן למטפל ב- ROV | ניתן לטפל על ידי מניפולציות ב- ROVS | Macartney Optolink Rovmate |
| מלא שמן מאוזן בלחץ (PBOF) | משתמש בשמן פנימי כדי להשוות את הלחץ | נפוץ בתיבות צומת, מערכות מצלמה |
4. תרחישי יישום (מפורט)
A. נפט וגז מהחוף
סיבים המשמשים לניטור ייצור בזמן אמת
סיכות חשמל לבקרת חיישנים, הפעלת שסתום
גרסאות הניתנות לרטוב תומכות בהתערבות ללא אחזור
B. רובוטיקה מתחת למים
נתונים לווידיאו HD, סונאר, טלמטריה
כוח למנועים, מצלמות, לייזרים
מחבר היברידי מפחית את המורכבות והגרירה
C. חיל הים / הגנה
תקשורת סיבים אופטיים מאובטחים (EMI נמוך)
רשתות סונאר, מל"טים זורמים מוקשים
ניתן לשרוד תחת הלם ורטט
D. ניטור מדעי
סיבים לנתונים סביבתיים מהשורה הגבוהה (למשל, סייסמולוגיה)
חשמל לטעינת סוללות, הפעלת חיישן
משמש במצפות כוכבים כמו נפטון, אוקיינוס רשתות קנדה
5. מפרט טכני מפתח (טווחים טיפוסיים)
| מפרט | ערכים אופייניים |
|---|---|
| אובדן הכנסה אופטי | < 0.5 dB (typical); < 0.3 dB (best) |
| אובדן החזרה | >40–60 dB (לסיבי SM) |
| דירוג זרם חשמלי | אות: 1–5 א; כוח: 10–25 א |
| דירוג מתח | 250–1000 וולט (תלוי בעיצוב) |
| דירוג עומק | 1000 מ 'עד 11,000 מ' |
| טמפרטורת הפעלה | -20 מעלות ל +70 תואר (או יותר עם עיצוב מיוחד) |
| מחזורי הזדווגות | 50-500+ (חבר יבש), 100-1000+ (חבר רטוב עם טיפול) |
6. קריטריוני בחירה - כיצד לבחור את הנכון
| דְרִישָׁה | שיקולים |
|---|---|
| סגנון ההזדווגות | קבוע לעומת החלפה תכופה? חבר יבש לעומת חבר רטוב |
| מספר הסיבים | 1–2 (וידאו), 4–8 (נתונים + חיישנים), 16+ (רשתות במהירות גבוהה) |
| כוח חשמלי | Amperage גבוה זקוק לסיכות מחוספסות, גורם צורה גדול יותר |
| עומק פריסה | חייב להתאים דירוג לחץ; שקול עומק אוקיינוס מלא (FOD) במידת הצורך |
| צרכי תחזוקה | בחר סוגי חסידות קלות לתחזוקה אם שירות מהחוף |
| סיכונים סביבתיים | בחר חומרים עמידים בפני קורוזיה לאזורים עשירים בכימיה |
| גודל המחבר ומשקל | מערכות מוגבלות בחלל צריכות דגמים קומפקטיים כמו OE05M |
7. שאלות נפוצות מורחבות
ש 1: אילו חומרים הטובים ביותר להתנגדות לקורוזיה?
טִיטָן: הכי טוב לסביבות יוניות עמוקות, בלחץ גבוה וסביבות מאכלות
נירוסטה 316/2205: נפוץ במערכות מעמיקות ובעלות רגישות לעלות
ברונזה ימית: משמש בסביבות מחוספסות ורדודות
ש 2: מה ההבדל בין סיבי SM ו- MM במחברים אלה?
מצב יחיד (SM):
אובדן נמוך יותר
תקשורת למרחקים ארוכים (10 ק"מ+)
משמש במערכות בקרה/נתונים
Multimode (mm):
רוחב פס גבוה יותר במרחק קצר (<500 m)
משמש ברשתות חיישנים מקומיות או מקומיות
ש 3: מהם תקני המפתח עבור מחברי תת -ים?
MIL-STD-83513, D38999למפרטי קשר חשמלי
API 17F, API 17Eלמערכות בקרת תת ים
IEC 61754לגיאומטריה של מחבר סיבים
ספציפי ליצרן: Seacon, Teledyne, Macartney וכו '.
ש 4: מהו מחבר "לשירותי שדה"?
אלה מאפשרים:
ניקוי/החלפה של מעצבים
בדיקת צור קשר
שימון חוזר של חותם
אידיאלי לתחזוקה מהחוף ללא התאוששות מלאה של מערכת הכבלים.
